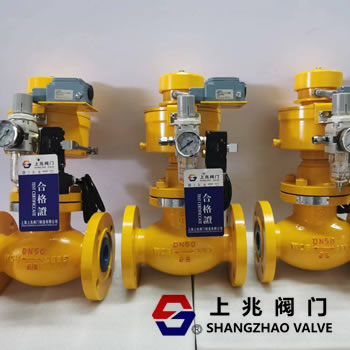

| 0QDQ421F 泄漏聯動切斷閥｜燃氣化工安全防爆核心閥件 發布時間：26-06-12 |
一、產品概述：泄漏聯動安全防護核心 0QDQ421F 泄漏聯動切斷閥是燃氣、化工行業專用安全保護閥，適配液氨、液化氣、天然氣等易燃易爆介質管路。作為緊急切斷閥主流型號，該閥集成泄漏聯動、高溫熔斷、遠程控制三重防護，可在泄漏、超溫、火災等工況下快速斷流，是安全儀表系統 SIS的關鍵執行單元。 上海上兆閥門專注防爆切斷閥研發制造，0QDQ421F 系列依托成熟工藝，兼顧快速響應與零泄漏密封，適配多場景高危工況。 二、核心結構與工作原理：三重聯動，安全可靠 1. 結構組成 整閥由氣動執行機構、閥體、雙重密封組件、應急控制模塊構成。執行機構帶彈簧復位，閥體采用低流阻設計，密封為軟硬串級雙重結構，兼顧密封性與耐磨性。 2. 泄漏聯動原理 閥門常態常開，電磁閥斷電待機。當燃氣泄漏報警器檢測到泄漏信號，電磁閥立即通電排氣，氣缸泄壓，彈簧驅動閥門快速關閉，阻斷介質流動。 3. 高溫熔斷保護 閥內集成易熔合金塞，環境溫度達 **75℃±5℃** 時合金熔化，氣缸自動泄壓，閥門緊急關閉，防范火災風險。 4. 操控方式 支持遠程電控、現場手動、緊急按鈕三重操作，適配控制室遠程監控與現場應急處置需求。 三、關鍵技術參數：精準適配工業工況 公稱通徑：DN25–DN200，覆蓋主流管路規格 壓力等級：1.6MPa、2.5MPa、4.0MPa，適配高中低壓系統 工作溫度：-40℃至 + 80℃，適配低溫液化氣與常溫燃氣工況 切斷響應：≤5 秒（DN≤65）、≤10 秒（DN>65），極速阻斷風險 閥體材質：碳鋼 WCB、不銹鋼 304/316，適配腐蝕性介質 密封材質：PTFE + 金屬硬密封，零泄漏，符合 API 598 標準 防爆等級：EexmⅡT4/T5，適配防爆區域安裝 四、核心優勢：區別普通切斷閥的關鍵 1. 泄漏聯動，智能防護 0QDQ421F 泄漏聯動切斷閥可直接對接泄漏檢測設備，信號同步觸發關閥，無需人工干預，大幅降低泄漏事故擴大風險。 2. 快速切斷，毫秒響應 優化氣動執行結構，彈簧復位 + 氣缸泄壓雙驅動，確保緊急工況下快速關閉，減少介質泄漏量。 3. 防爆密封，安全耐用 閥體防爆設計，密封件耐腐耐磨，適配易燃易爆、弱腐蝕性介質，長期運行穩定可靠。 4. 多場景適配，安裝便捷 支持法蘭連接，可水平 / 垂直安裝，適配儲罐出口、管路主干線、裝卸臂等關鍵位置。 五、應用場景：覆蓋燃氣化工全產業鏈 燃氣行業：天然氣管道、LNG 儲罐、燃氣鍋爐房、加氣站、配氣站 化工行業：液氨儲罐、化工反應釜、精餾塔、酸堿介質管路 儲運場景：?；饭捃嚒⒋a頭裝卸系統、低溫儲罐區 安全系統：SIS 安全儀表系統、防爆區域、防火隔離節點 六、用戶剛需問答 Q1：0QDQ421F 與普通切斷閥有何區別？ A：普通切斷閥多為手動或遠程單控，0QDQ421F主打泄漏聯動，可自動接收報警信號關閥，同時集成高溫熔斷保護，安全等級更高。 Q2：泄漏聯動功能如何對接現有系統？ A：閥門氣源入口配二位三通電磁閥，可直接接入泄漏報警器或 DCS 系統，信號匹配即可實現聯動，無需復雜改造。 Q3：介質含雜質會影響密封嗎？ A：采用軟硬雙重密封，閥座耐沖刷，適配無顆粒液體 / 氣體；雜質較多時可前置過濾器，延長使用壽命。 七、選型與安裝要點 按管路壓力選對應等級（1.6/2.5/4.0MPa），溫度適配工況介質。 安裝位置靠近儲罐或關鍵節點，便于維護與應急操作。 氣源需潔凈干燥，壓力穩定在 0.3–0.6MPa，保障執行機構動作可靠。 定期檢查易熔合金、密封件，及時更換老化部件，確保防護性能。 結尾 0QDQ421F 泄漏聯動切斷閥以泄漏聯動、快速切斷、防爆密封為核心，是燃氣化工高危工況的安全首選。上海上兆閥門作為專業緊急切斷閥廠家，提供從選型、安裝到維護的全流程服務，助力企業筑牢安全防線。  |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
